DOI 10.35381/cm.v7i3.643
Propuesta de sistema eléctrico para silla de ruedas económicas para
pacientes parapléjicos
Proposal of an electrical system for economic
wheelchairs for paraplegic patients
Segundo
Leonardo Delgado-Cuenca
segundo.delgado.59@est.ucacue.edu.ec
Universidad Católica de Cuenca, Cuenca
Ecuador
https://orcid.org/0000-0003-3976-9733
Juan Solis-Muñoz
Universidad Católica de Cuenca, Cuenca
Ecuador
https://orcid.org/0000-0002-5148-6923
Recepción: 15 de septiembre 2021
Aprobación: 15 de noviembre 2021
Resumen
Entre los tipos de discapacidad existe la paraplejia que es la limitación
del sistema motor de las extremidades inferiores. Las personas que la padecen
encuentran en la silla de ruedas convencional un mecanismo para sobrellevarla.
Pero su uso podría producir alguna lesión en las extremidades superiores o una
fatiga alarmante. Se presenta la propuesta de un sistema eléctrico de bajo
costo a través de la reutilización de elementos electrónicos. El estudio es no
experimental porque no hay manipulación intencional de las variables. Es
exploratorio y descriptivo puesto que el análisis consiste en especificar las
propiedades y características del sujeto de estudio. Su enfoque es cuantitativo
por el análisis de la información recolectada. Es transversal por cuanto la
información se la recolecto en un determinado tiempo. Se propone un prototipo
basado en información de campo para resolver el problema de movilidad de la
paraplejía.
Descriptores: impedido físico; tráfico; Ecuador. (Palabras
tomadas del Tesauro UNESCO).
ABSTRACT
Paraplejia is a sort of disability, which is the restriction of
the motor system of the lower extremities. People who suffer from it find in
the conventional wheelchair a mechanism to cope with it. But its use could
cause an injury to the upper extremities or alarming fatigue. It is presented
the proposal for a low-cost electrical system through the reuse of electronic elements.The study is
non-experimental because there is no intentional manipulation of the variables.
It is exploratory and descriptive since the analysis comprises specifying the
properties and characteristics of the study subject. Its approach is
quantitative because of the analysis of the information collected. It is
transversal because the information is collected at a certain time. It is
proposed a prototype based on field information to
solve the mobility problem of paraplegia.
Descriptors: physically disabled; traffic;
Ecuador. (Palabras tomadas del Tesauro
UNESCO).
Introducción
En la actualidad los
casos de discapacidad ya sean estos por accidentes de tránsito, accidentes
fortuitos o por algún factor de salud son muy frecuentes, así lo demuestran los
datos estadísticos del Banco Mundial (2021). Un 15% del total de la población
mundial padecen algún tipo de discapacidad lo que sería un aproximado de 1000
millones de habitantes, esta prevalencia se ve reflejada más en los países en
desarrollo. Así mismo menciona que entre 110 millones y 190 millones
de personas, lo que equivale a la quinta parte de la población mundial,
atraviesan una discapacidad grave.
De acuerdo
el Ministerio de Salud Pública (2010) del total de la población del Ecuador
343714 habitantes atraviesan una discapacidad física motora, de los cuales 9838
discapacitados se encuentran radicados en la ciudad de Loja. El Banco Mundial,
menciona que entre las distintas discapacidades tenemos la paraplejia la cual
limita la capacidad motora de las extremidades inferiores lo que conllevan a
los pacientes a optar por el uso de sillas de ruedas indefinidamente.
Las sillas de ruedas
convencionales sirven como medio de movilización sin embargo el uso o manejo de
estas involucra un gran esfuerzo físico de las extremidades superiores
produciendo algún tipo de lesión física o fatiga por el gran esfuerzo físico
que se requiere, por otra parte, dentro de la evaluación médica de algunos
pacientes se puede determinar algunas molestias por causas de la misma
discapacidad, factores que dificultan el uso de las sillas de ruedas
convencionales, esto no solo afecta al
área física sino también al área psicológica puesto que se vuelven personas
dependientes de otras para llevar a cabo sus actividades sociales disminuyendo
considerablemente su independencia.
Por otra parte, los
sistemas de transporte de la ciudad actualmente no cuentan con accesibilidad
para las personas con discapacidad, lo que complica su movilidad. Por lo antes
expuesto se pretende diseñar una propuesta de un sistema eléctrico de bajo
costo que será incorporado a la silla de ruedas que actualmente usan, lo que
facilitara su movilidad y aportara a su independencia. La idea principal es
llevar a cabo la construcción de un sistema eléctrico de bajo costo con la
reutilización de partes electrónicas y mecánicas ya en desuso. Contará con un
sistema de control remoto fácil de instalar y usar, el uso de un motor
eléctrico y un regulador de velocidad. Una batería de litio que le permita
tener la fuerza suficiente para movilizar al usuario en distancias grandes.
Referencial teórico
La discapacidad
Según la última convención de las Naciones Unidas llevada a cabo en el
año 2006 se plantea una definición acerca la discapacidad la misma que dice:
"La discapacidad es un concepto que evoluciona y que resulta de la
interacción entre las personas con deficiencias y las barreras debidas a la actitud
y al entorno, que evitan su participación plena y efectiva en la sociedad, en
igualdad de condiciones con las demás". Convención de la ONU (2006,
p.345).
La silla de ruedas
Según Gómez (1999) dice que la silla de
ruedas para los discapacitados se ha constituido en un mecanismo indispensable
el cual les permite involucrarse con las actividades diarias del entorno.
La discapacidad en cifras
Según el Banco Mundial (2021) un
15% de total de la población mundial atraviesa algún tipo de discapacidad lo
que sería un aproximado de 1000 millones de habitantes, esta prevalencia se ve
reflejada más en los países en desarrollo. Así mismo menciona que entre
110 millones y 190 millones de personas, lo que equivale a la quinta
parte de la población mundial, atraviesan una discapacidad grabe. Así mismo
señala que, en la actual situación en que atraviesa el mundo por la COVID-19 las personas con discapacidad se ven especialmente
afectadas por la pandemia en áreas como la salud, la educación y el transporte.
Otro de los factores que es la escasa inclusión social y económica de
las personas con discapacidad como la inaccesibilidad de los entornos físicos y
el transporte, la falta de disponibilidad de dispositivos y tecnologías de
apoyo, medios de comunicación no adaptados, las deficiencias en la prestación
de servicios y los prejuicios y estigmas sociales discriminatorios lo que
afectaría a su pleno desarrollo social.
De igual forma el Banco Mundial
(2021) Indica que la pobreza puede constituirse en un factor determinante en el
crecimiento de las tasas de discapacidad ya sea esto por malnutrición, acceso
inadecuado a la educación y la atención de salud. Condiciones labores poco
seguras. Entornos contaminados y falta de acceso a agua potable y saneamiento.
Lo que conllevaría al aumento de pobreza por la falta de oportunidades de
empleo, o salarios más bajo, el alto costo de vida que supone vivir con una
discapacidad.
El Banco Mundial (2021) hace
referencia que hoy en día es mayor la conciencia a nivel mundial sobre la
importancia de la inclusión de las personas con discapacidad. La Convención de
las Naciones Unidas sobre los Derechos de las Personas con Discapacidad (CPRD) (PDF) actualmente está promoviendo la plena
integración de las personas con discapacidad en la sociedad. Poniendo énfasis
en la gran importancia que tiene el desarrollo internacional en la protección
de los derechos de las personas con algún tipo de discapacidad.
La Discapacidad en el Ecuador
Según datos
proporcionados por la CONADIS (2015). Se registran 470 mil 820 personas que
atraviesan algún tipo de discapacidad las cuales encuentran distribuidas a
nivel nacional, como se muestra en la tabla 1.
Tabla 1
Discapacidad en el Ecuador por provincias.
PROVINCIA |
PERSONAS |
Azuay |
29497 |
Bolívar |
7555 |
Cañar |
8923 |
Carchi |
4893 |
Chimborazo |
14710 |
Cotopaxi |
11227 |
El Oro |
19733 |
Esmeraldas |
16023 |
Galápagos |
669 |
Guayas |
117456 |
Imbabura |
13407 |
Loja |
14614 |
Los Ríos |
23361 |
Manabí |
45832 |
Morona Santiago |
5827 |
Napo |
4006 |
Orellana |
6404 |
Pastaza |
3262 |
Pichincha |
76348 |
Santa Elena |
10885 |
Santo Domingo de los Tsáchilas |
12708 |
Sucumbíos |
6283 |
Tungurahua |
13296 |
Zamora Chinchipe |
3901 |
Total |
470820 |
Fuente: CONADIS y M.S. (2021).
Tipología De La Discapacidad en el Ecuador
Según los
datos estadísticos de la CONADIS (2021) las discapacidades presentes en el
ecuador tenemos: física, intelectual, auditiva, visual y psicosocial, las
cuales se describen en la figura 1.

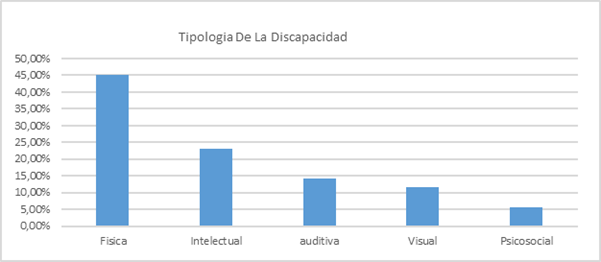

Figura 1: Tipología de la discapacidad en el Ecuador.
Fuente: CONADIS y MS. (2021).
Índices de la discapacidad en Loja
Según los datos
expuestos por la CONADIS en su último informe menciona que la discapacidad en
la ciudad de Loja asciende a 14614 personas. (2021) las mimas que se encuentran
distribuidas según su tipología de la siguiente manera:
Tabla 2
Tipología de la en discapacidad Loja.
Tipología de la discapacidad en Loja |
|
Física |
37,60% |
Intelectual |
31,13% |
Auditiva |
13,71% |
Visual |
11,52% |
Psicosocial |
6,04% |
Total |
100,00% |
Fuente: CONADIS y M.S. (2021).
La paraplejia
De acuerdo a, Calle y Romero (2021) los pacientes
con diagnóstico de una paraplejia son aquellas que pierden la movilidad de sus
miembros inferiores siendo una de las principales causas de esta las lesiones
de la medula espinal, considerando que la gravedad de esta lesión dependerá del
lugar donde se encuentre ubicada. Por otra parte, la OMS determina que en el
futuro las lesiones medulares se ubicaran entre las cinco principales variables
de discapacidad a nivel mundial. Según el estudio investigativo de Moreno-Fergusson y Rey (2012). Mencionan que el atravesar por una
lesión espinal o paraplejia se convierte en una experiencia demoledora y
traumática en su vida por cuanto las secuelas que esta conlleva son de gran
magnitud y permanentes sobre todo en el nivel motor sensitivo y autónomo.
Índices de la Discapacidad motora en
Loja
De acuerdo a los datos expuestos por la CONADIS
(2021) los índices de discapacidad y su tipología se exponen en la siguiente
tabla:
Tabla 3.
Porcentajes de discapacidad en Loja.
Loja |
|
Calvas |
1046 |
Catamayo |
1065 |
Célica |
406 |
Chaguarpamba |
275 |
Espíndola |
771 |
Gonzanama |
727 |
Loja |
6358 |
Macara |
595 |
Olmedo |
247 |
Paltas |
795 |
Pindal |
254 |
Puyango |
559 |
Quilanga |
203 |
Saraguro |
689 |
Sozoranga |
225 |
Zapotillo |
399 |
Total |
14614 |
Fuente: CONADIS y M.S. (2021).
En la tabla 4 se describe la tipología de discapacidad en la ciudad de
Loja en el sur del Ecuador.
Tabla 4
Tipología de la discapacidad en Loja.
Tipología de la
discapacidad en Loja |
|
Física |
37,60% |
Intelectual |
31,13% |
Auditiva |
13,71% |
Visual |
11,52% |
Psicosocial |
6,04% |
Total |
100,00% |
Fuente: CONADIS y M.S. (2021).
Silla de Ruedas
De
acuerdo al estudio investigativo de Gómez
(1999) la silla de ruedas para las personas discapacitadas es el medio que les
permite acercarse y relacionarse con el entorno.
Por otra parte, (Martínez-Pabón
et al. 2010) en su estudio investigativo menciona que tratando de entender el
papel que cumple una silla de ruedas en el ámbito social se puede decir que es
un equipamiento indispensable, después de que la persona percibe la incapacidad
para andar y un símbolo de deficiencia, cuando siente la dependencia funcional.
De la misma manera Guanga y Zapata (2017) menciona que los individuos que
afrontan una paraplejia se encuentran en constante lucha con respecto a la
movilidad sin contar con un sistema de transporte adecuado a su estado
convirtiéndose en un obstáculo en el momento de llevar a cabo sus actividades
disminuyendo considerablemente su independencia y su rol en la sociedad, por
cuanto sus actividades se ven relacionadas directamente con el uso de la silla
de ruedas.
Elementos
básicos que conforman la silla de ruedas
Según el estudio realizado por
Sánchez, J. F. y Sánchez, J. I. (2020) la silla de ruedas hoy en día está
compuesta un conjunto de elementos más frecuentes e indispensables que debe
contener en el proceso de ensamblado los mismos que se presentan en la tabla 5.
Tabla 5.
Elemento e la silla de ruedas.
Elemento |
Característica |
Chasis |
Es la parte fundamental de la silla de ruedas
donde se ensamblan las demás piezas que la conforman existen dos tipos de
chasis el rígido y el plegable. |
Asiento |
Es el elemento de mayor contacto con el ocupante
puede ser flexible o rígido pero debe mantener las
características necesarias para ofrecerle la comodidad suficiente. |
Respaldo |
Si fin es de mantener a la espalda en una postura
cómoda evitando fatiga y permite una mayor movilidad y seguridad al ocupante
este debe ser firme y estable. |
Reposabrazos |
Es un apoyo al momento en que el usuario quiera
moverse en forma rápida y segura su principal función es el de servir de
apoyo a los brazos en los momentos que no requiera movilizarse. |
Reposapiés |
Su principal función es el de servir de apoyo a
las extremidades inferiores estas deben ser rígidas para el soporte del peso. |
Fuente: Sánchez Quezada, J. F. y Sánchez Quezada,
J. I. (2020).
Silla de
ruedas Eléctrica
De acuerdo Avellán y Urbina
(2018) la silla de ruedas es aquella que es impulsada por una fuerza eléctrica
estas a su vez pueden ser de tracción delantera, trasera o total a su vez se
pueden distinguir tres tipos de sillas de exterior, interior y la silla mixta.
Sistemas eléctricos adaptables a la silla de ruedas
Según el estudio de Guanga y Zapata (2017) presentan el desarrollo de un
prototipo de tricótomo a partir de la utilización de una motocicleta
convencional afirmando que esta le permitirá de alguna manera mejorar su
independencia aportando a sobrellevar sus problemas de movilidad y
reintegrándolo a la sociedad como una persona económicamente activa.
Por otra parte, el estudio investigativo realizado por Avellán y Urbina
(2018) proponen un prototipo el cual nace a partir de la utilización de una
silla de ruedas de tránsito con una adaptación electromecánica garantizando una
correcta funcionalidad con materiales de fácil acceso e incluso reciclando
partes de equipos ya en desuso. Disminuyendo sus costos con relación a las
sillas eléctricas existentes en el mercado, ofreciendo una propuesta innovadora
a la sociedad discapacitada.
González (2019) propone un
sistema de asistencia de propulsión el mismo que será incorporada en la silla
de ruedas de las personas lo que aportara en su movilidad especialmente en terrenos
de difícil circulación, de esta manera podrían disminuir el desgate de sus
articulaciones superiores.
Diseño
De acuerdo a Mott (2006) el diseño consiste
en la selecciona de los elementos o componentes más adecuados para para cumplir
un fio una función determinada esta selección debe ser la más adecuada por
cuanto de eta dependerá su funcionalidad.
Selección de materiales
Nisbett y Budynas
(2008) indica que la selección del material adecuado para la construcción de
una maquina o algún elemento que la compone es de gran importancia por cuanto
de esta dependerá su funcionalidad y su benéficos, físico, y económico.
Motores
“Los motores son
máquinas que transforman un tipo de energía, como la eléctrica, química o
potencial, en energía mecánica usada para generar movimientos de rotación o
translación” American Heritage Dictionary
(2005, p.25). Así mismo, Harper (2005)
señala que un motor eléctrico convierte energía eléctrica en mecánica,
sin requerir una explosión o combustiones el cual es a través de un campo
magnético y una corriente, como resultado se obtiene una fuerza determinada.
Engranajes
Según el estudio de Rodríguez y Ramírez (1981). Lo
engranajes son u siete que permite la transmisión de la fuerza y el
movimiento rotativo por medio de los mecanismos de contacto directo.
Controlador
de velocidad
Los controles de velocidad o
convertidores son utilizados en los motores con la finalidad de obtener un
mayor control siendo este más versátil y eficiente Ros
Fernández (2015).
Plato o engranaje
El plato es el factor
determinante en la velocidad que se requiere es decir mientras más grande sea este
menor será la velocidad, pero la ventaja de esto es que la potencia se ve
incrementada (Morales, Ribera y
Rodríguez, 2015).
Cadena
“La cadena de
transmisión tiene determinado su paso por el piñón. Los requisitos que debe
cumplir son esencialmente de resistencia a los esfuerzos a los que será
sometida. Su longitud debe ponerse en relación a la
distancia entre el eje del piñón y la corona para permitir un adecuado tensado
de esta” (Morales,
Ribera y Rodríguez, 2015, p.72).
Baterías
Las baterías son un
dispositivo electroquímico que transforma la energía química en eléctrica. El
proceso de transformación de las baterías es reversible, puede ser cargada y
descargada repetidas veces, la batería es uno de los componentes principales
del monopatín eléctrico, porque son las encargadas de dar energía a todo el
sistema. (Valencia, 2018)
Cables
Con relación a los
cables se recurre a la caracterización del cable eléctrico: Por lo que respecta
al cable eléctrico, este viene caracterizado por su color y sección. Un cable
conductor está formado por un núcleo de hilos de cobre como elemento conductor
y recubierto por un aislante flexible. El color del aislante ayuda a su
localización para su montaje y reparaciones, tanto en el vehículo como en los
esquemas eléctricos. No existe una normativa de colores común a los
fabricantes, ya que cada uno utiliza los colores según su propio criterio. De todos
modos, el color rojo siempre se ha identificado con el positivo y el negro con
el negativo, lo cual suele respetarse en el cableado de batería, alternador y
motor de arranque (Vidal, Más y González, 2014, p.124).
Según Vidal, Más y González (2014)
los elementos de control permiten controlar el funcionamiento de un circuito
eléctrico permitiendo abrirlo o cerrarlo, entre los elementos más usados en el
ámbito automovilístico tenemos. El interruptor mecánico, el conmutador,
pulsadores y los interruptores presostáticos y
lumínicos.
Método
El presente artículo
tiene un diseño no experimental, por cuanto no se manipuló intencionalmente las
variables planteadas y transversal por cuanto la información se la recolecta en
un tiempo determinado (Rodríguez
y Mendivelso, 2018). Es de tipo exploratorio y descriptivo puesto que el análisis consiste
en especificar las propiedades características del objeto de estudio y las
condiciones que se manifiesta (Rodríguez y Cabrera, 2007). La técnica para la recolección de la información es la encuesta. Se
aplicaron 100 encuestas cuya estructura está conformada por 16 preguntas
relacionadas con el tema de estudio (Rositas, 2014).
Universo de estudio y tratamiento muestral
El universo de estudio
de la presente investigación esta conforma por los niños, adolescentes, jóvenes
y adultos con paraplejia que en total se identifican 9838
personas. Sin embargo, por la dificultad de acceso se procederá a calcular una
muestra, para ello se utiliza una técnica de muestreo probabilístico para la
población conocida, en la que se aplica la siguiente formula:
En donde:
Z = intervalo de
confianza del 95%; 1,96
p = probabilidad de
éxito; 0,5%
q = (1-p) probabilidad
de fracaso; 0,5%
N = tamaño de la
población objetivo
n= tamaño de la muestra
E= error admitido 5%
Por consideración
específica del entorno de la pandemia del Covid-19 que produjo un
distanciamiento social obligatorio, se presenta inconvenientes con los sujetos
de investigación que conspiraron a levantar las encuestas en el tamaño de la
muestra determinada. En esta virtud, se recurrió a lo que Guerra y Ponce (2014)
recomiendan respecto al tamaño de muestra mínimo aplicable en este tipo de
escenarios. En estudios estadísticos descriptivos e inferenciales donde se
levanta información alrededor de variables de investigación y de control, el
tamaño mínimo de la muestra es de 100 sujetos de investigación.
Tratamiento de la información

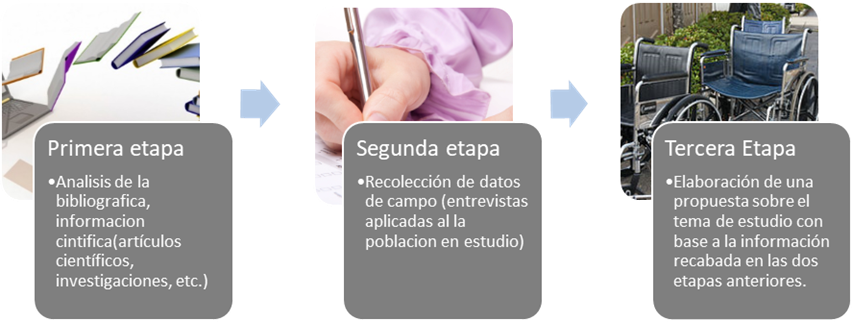

Figura 2: Proceso de recolección de información
Fuente: Los autores.
La Figura 2 nos expone
tres etapas que atraviesa el estudio. En la primera etapa comprende la
recolección de información bibliográfica con respecto a los diferentes factores
que intervienen en el desarrollo de las actividades diarias de las personas con
paraplejia, y los diferentes estudios científicos ya existentes con relación al
tema de investigación. En la segunda etapa aplicación de una encuesta con el
fin de conocer las diferentes limitaciones que las personas con paraplejia
tienen al usar una silla de ruedas convencional y cuáles son los beneficios que
les aportaría el contar con un sistema de propulsión eléctrica adaptable a su
silla de ruedas. (Anexo 1). En la tercera etapa a través de la información
recabada se plantea una propuesta de un sistema eléctrico de propulsión
mecánica adaptable a las sillas de ruedas de las personas en estado parapléjico
ajustándose a las necesidades que se pudo detectar en la recolección de la
información.
Resultados
Luego de aplicar la encuesta a la muestra de estudio
se conoce los factores de gran importancia tales como: que el 81% de las
personas solo algunas veces pueden tomar sus propias decisiones con respecto a
las actividades que desea realizar en su vida diaria, el 38% y el 17% de los
entrevistados se le es muy difícil conseguir ayuda de un tercero para
movilizarse en distancias agrandes. El 73% de los entrevistados tiene
dificultades al movilizarse por cuanto la ubicación geográfica de su vivienda
con respecto a pendientes leves o pronunciadas no le facilita su movilidad.
Al indagar sobre algún tipo de lesión que ha sufrido
por el uso de su silla de ruedas convencional puede determinar que 100% de los
entrevistados han sufrido algún tipo de lesión y que el 88% de los
entrevistados han pasado por algún caso de fatiga grave al movilizarse en
distancias grandes. Con respecto al conocimiento sobre las sillas de ruedas
eléctricas el 100% de los entrevistados si tienen conocimientos sobre estas,
pero al indagar si conocen sobre algún tipo se Sistema que podría ser
incorporado a su silla de ruedas actual el 100% no conocen sistema alguno.
Con respecto al ingreso real que actualmente posee pude determinar que el
94% de los entrevistados han intentado adquirir una silla de ruedas con sistema
eléctrico y que el 100% de los entrevistados han desistido de esta adquisición
por factor económico, afirmando que su poder adquisitivo el 38% está entre los rangos de $201 a $300
que el 29% se encuentra entre los rangos
de $100 a $200 dólares mientras que el 26% entre los rangos de $301 a
$400 dólares y finalmente solo el 7%
está sobre los rangos de $401 a $500 dólares Americanos.
Finalmente, al indagar sobre los beneficios de este
estudio el 100% de los entrevistados consideran que un Sistema de propulsión
eléctrica contribuiría de gran medida a su independencia y facilitaría sus
actividades diarias de igual manera estarían interesados en instalar un sistema
eléctrico en su silla de ruedas actual y que el llevar a cabo este estudio
sería de gran importancia para las personas que actualmente atraviesan una
discapacidad motora como la paraplejia.
Propuesta
La silla manual ha
sido utilizada dese hace mucho tiempo, pero tras los avances tecnológicos estás
han sufrido distintas modificaciones e incluso hoy existen silla de ruedas
inteligentes con un sistema informático de repunte que le permite a las
personas con paraplejia desplazarse de un manera más cómoda y fácil en su
entorno. Sin embargo, el adquirir una de estas sillas representa un deseo poco
real para algunas personas por no decir la mayoría ya que sus costos sobrepasan
sus ingresos actuales. Sin embargo todos desearían tener la posibilidad de
adquirir un sistema eléctrico que pueda ser incorporado a su silla de ruedas
actual que conlleve un bajo costo es por ende que se lleva a cabo la Propuesta de elaborar un sistema eléctrico para silla
de ruedas económicas destinadas a personas parapléjicas, cuyos implementos
están hechos con un porcentaje de materiales reutilizados los mismos que
permitirán disminuir su costo beneficiando espacialmente a las personas con
bajos recursos económicos.
Estructura básica de la silla de ruedas de propulsión manual
Figura 3: Silla de ruedas estructura básica.
Fuente: Los autores.
Materiales a usar en el desarrollo de la propuesta del sistema
eléctrico para la silla de ruedas
Tabla 6:
Materiales.
1 motores |
|
¨Motor es toda máquina que transforma una energía de
otro tipo en la entrada, en energía de salida mecánica. El elemento de salida
es un eje normalmente. Entre los diferentes tipos de motores se encuentran
los motores eléctricos, los cuales reciben energía eléctrica y la transforman
en mecánica¨ DE, E.,
ENERGÉTICA, E., ELÉCTRICOS, M., EL SALVADOR, I. N., DE, P. D. L., NO, E. R.,
& DE, C. T. F. (2018). |
Motor de 24V, Potencia de 500 Watts |
1 controlador de velocidad |
|
Es un equipo que tiene la función
de controlar la velocidad, transformando el voltaje y la frecuencia en los
motores |
|
2 Engranajes
|
|
¨Es un sistema técnico que consiste en un conjunto de ruedas dentadas,
que permiten trasmitir movimiento y potencia de un eje a otro. Para realizar
estas transmisiones los dientes de la una de las coronas acoplan con los
espacios entre dientes de la otra¨ Galindo López, S. (2009). |
De 24 y 12 dientes |
1 platos de bicicleta |
|
Trasmite el movimiento continuo de los pedales a las llantas traseras,
este será utilizado para trasmitir el movimiento del motor reductor a las
llantas traseras de la silla de ruedas. |
Dos platos de disco de 64 mm. |
1 cadenas de bicicleta |
|
Una cadena de bicicleta es la parte del dispositivo mecánico que
permite la transmisión de la potencia de tracción entre los pedales a la
llanta trasera, esta será utilizada para trasmitir la rotación del motor a
las ruedas traseras de la silla de ruedas. |
|
Alambre |
|
Conductores de energía, este lo usaremos en el ensamble del sistema
eléctrico entre la batería a los motores y de los motores a los elementos de
control. |
Cable numero 12 |
2 pulsadores |
|
¨Son elementos de bajo poder de corte, cierran y abren circuitos,
solamente cuando son accionados por un operador, recuperando su posición
inicial tan pronto son accionados¨ Lourido Vélez, M. V., & Mondragón Manzano, H. (1997). |
|
1 conmutador |
|
Es parecido a un interruptor, pero con más funciones, ya que se
encarga de abrir un circuito a la vez que se cierra otro, a este lo
utilizaremos para cambiar la polaridad del circuito produciendo la rotación
de los motores en sentido contrario produciendo la tracción trasera. |
|
1 batería de litio |
|
¨Batería de Litio, también denominada batería Li-Ion, es un
dispositivo diseñado para almacenamiento de energía eléctrica. |
Baterías 24 Voltios/40 AH |
Fuente: Los autores.
Sistema de tracción

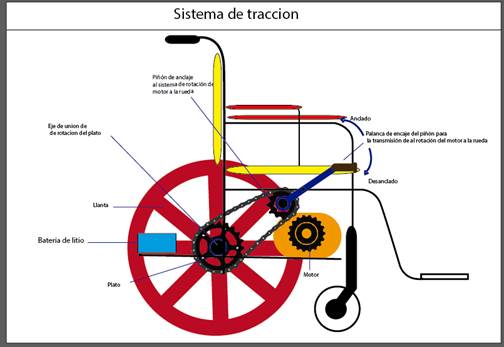

Figura 4: Ensamble del sistema de tracción a la silla de ruedas.
Fuente: Los autores.
El sistema de tracción
(Figura 4) está conformado por dos elementos independientes que al unirse por
la interacción de una palanca en cuyo extremo se ubica un piñón el cual permite
que la fuerza ejercida por el motor y
trasmitida por el piñón A se traslade al piñón B (Figura 5), ubicado en el eje
de las ruedas traseras (Figura 6) a través de una cadena de bicicleta, este
sistema permite que el ocupante tenga la capacidad de convertir su silla en
convencional o eléctrica utilizando la misma de la manera más adecuada para el
entorno en que desarrolla sus actividades.

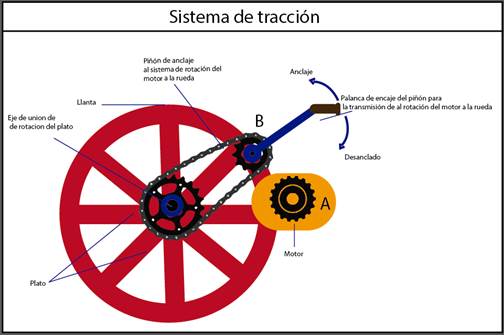

Figura 5: Sistema de tracción.
Fuente: Los autores.

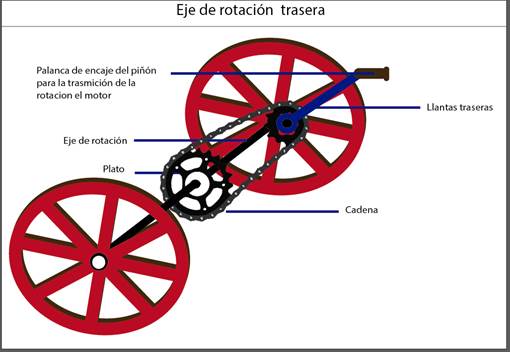

Figura 6: Eje de rotación trasera.
Fuente: Los autores.
Esquema del ensamble del sistema de dirección

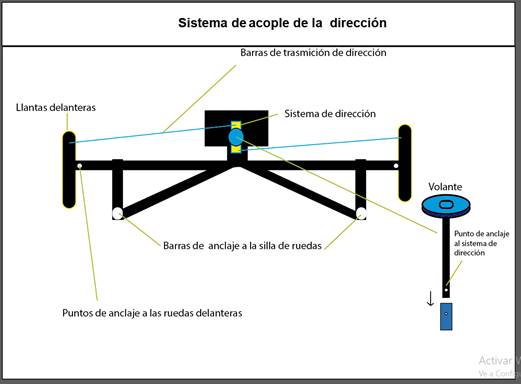

Figura 6: Sistema de dirección.
Fuente: Los autores.
El sistema de
dirección (figura 6) está compuesto por una barra que une a las dos llantas
delanteras en un centro giratorio y está a su vez a una barra que sirve de base
para el volante o timón el mismo que tiene la característica de poder ser
conectado al ser necesario y desconectado al no requerir su uso.
Circuito eléctrico

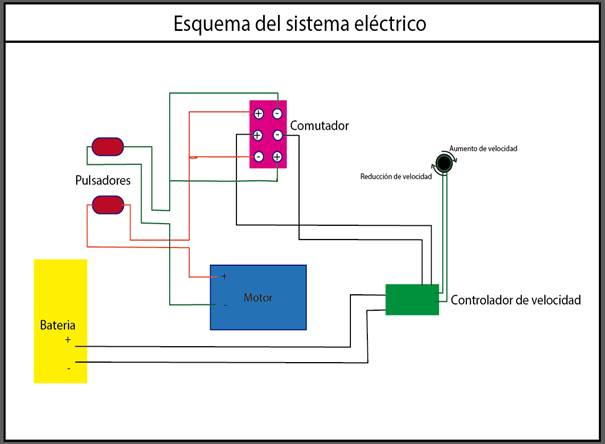

Figura 7: Ensamble del circuito eléctrico.
Fuente: Los autores.
El sistema eléctrico
(Figura 7) está compuesto por una batería cuyo polo negativo y positivo estarán
conectados al controlador de velocidad (+ con + y – con - ) el mismo que
permite regular la velocidad requerida por el motor, el controlador está conectado al conmutador en
los puertos centrales (Figura 8) el cual está conectado en cada uno de sus
extremos los polos del motor con la variable que en uno de los extremos se
cambiara la polaridad lo que nos permite proporcionarle a la silla de ruedas el
movimiento de frente y reversa,
posteriormente las dos líneas positivas que van del conmutador al motor
el paso de corriente se verá interrumpido por los pulsadores los cuales al ser
presionados permitirán el paso de la energía de la batería al motor cabe mencionar
que cada pulsador tiene su función específica al ser presionado (tracción
frontal, tracción trasera) dependiendo de la posición en que se encuentre el
conmutador.
Figura 8: Conmutador.
Fuente: Los autores.
Tabla 7
Presupuesto del material requerido para el prototipo en la ciudad de Loja.
Elemento |
Estado |
Unidades a utilizar |
Costo de la unidad |
Costo total |
Motor |
Usado |
1 |
60 |
60 |
Controlador de
velocidad |
Nuevo |
1 |
30 |
30 |
Platos |
Usados |
1 |
4.5 |
4,5 |
Batería de litio |
Nueva |
1 |
38 |
38 |
Pulsadores |
Nuevos |
2 |
5 |
10 |
Conmutador |
Nuevos |
1 |
1 |
1 |
Cadenas |
Usadas |
1 |
5 |
5 |
Alambre |
Nuevo |
12 metros |
0.78 |
9.36 |
Piñones |
Usados |
2 |
5 |
10 |
Tubo circular de
acero |
Nuevo |
1 |
6,5 |
6,5 |
Soldadura |
Nueva |
1 |
5.50 |
5.50 |
Puños de bicicleta |
Nuevo |
1 |
13 |
26 |
Total |
|
|
|
2065.86 |
Fuente: Los autores.
La tabla 7 muestra el presupuesto aproximado del costo
para llevar cabo la propuesta del sistema eléctrico el mismo que representa un
valor muy por debajo del costo comercial que involucra el adquirir una silla de
ruedas con sistema eléctrico.
Conclusiones
La realización del presente trabajo y el análisis de
los resultados alcanzados, permiten plantear las siguientes conclusiones
considerando los objetivos que se propusieron al inicio del
mismo.
La construcción del sistema eléctrico con materiales
reutilizados disminuye considerablemente el costo de fabricación lo que permite
su adquisición especialmente a las personas con bajos recursos económicos.
El uso del conmutador para invertir la polaridad
suprime la necesidad de adquirir elementos a mayor costo.
El sistema eléctrico propuesto es de fácil ensamblado
permitiendo a los propios usuarios llevarlo a cabo sin ser necesario el
requerir mano de obra calificada en el área de sistemas.
La propuesta planteada en el diseño de tracción
permite al usuario contar con la posibilidad de convertir la silla convencional
a eléctrica y viceversa según los requerimientos del usuario, a través de la
palanca de anclaje de la rotación del motor a las ruedas traseras (Figura 4).
Financiamiento
No monetario.
Agradecimiento
A la Unidad
Académica de Posgrados de la Universidad Católica De Cuenca por el aporte profesional del que me
permite ser parte y brindarme las herramientas y facilidades para lograr su
culminación con éxito.
REFERENCIAS CONSULTADAS
Avellán
Campos, A. E., & Urbina Silva, M. A. (2018). Diseño de prototipo de
una silla de ruedas eléctrica partiendo de un modelo de silla de ruedas tipo
tránsito. (Doctoral dissertation,
Universidad Nacional de Ingeniería). https://ribuni.uni.edu.ni/2441/
American
Heritage Dictionary (Ed.). (2005). The american
heritage science dictionary. Houghton
Mifflin Harcourt.
Calle
Serrano, D. M., & Romero Vera, A. N. (2021). Paciente diagnosticado de
paraplejia y sus complicaciones. Recuperado de https://n9.cl/w256q
Martínez Pabón, L., & Hernández
Ángel, V. (2013). Representaciones Sociales De La Silla De Ruedas Para La
Persona Con Lesión Medular. Revista Colombiana De
Rehabilitación, 12(1), 96-102. https://doi.org/10.30788/RevColReh.v12.n1.2013.47
Galindo
López, S. (2009). Diseño y análisis de resistencia de materiales en
engranajes cónicos espirales e hipoidales (Bachelor's thesis, Universidad
EAFIT). https://core.ac.uk/download/pdf/47245003.pdf
Gómez,
F. P. (1999). Sillas de ruedas. Características técnicas y
antropometría. Rehabilitación: Revista de la Sociedad Española de Rehabilitación y Medicina Física, 33(6),
401-407.
Guanga
Balseca, R. S., & Zapata Ramos, D. I. (2017). Implementación de un
prototipo de tricimoto para personas con
paraplejía. http://repositorio.utc.edu.ec/handle/27000/4384
González
Estrada, S. (2019). Sistema de asistencia a la propulsión para sillas de ruedas
convencionales. Recuperado de https://n9.cl/1387p
Guerra, S. y Ponce, R. (2014). Análisis Multivariante: Modelización
de Ecuaciones Estructurales. Métodos y Técnicas Cualitativas y Cuantitativas
Aplicables a la Investigación en Ciencias Sociales. Editorial Estudios de
Economía y Sociología. Monterrey, México.
Harper,
G. E. (2005). El Libro Practico De Los Generadores, Transformadores Y
Motores Electricos/The Practical Book of Generators, Transformers and Electical Motors. Editorial Limusa.
Moreno-Fergusson, M. E., & Rey, M. C. D. P. A. (2012). Cuerpo
y corporalidad en la paraplejia:
significado de los cambios. Avances en Enfermería, 30(1), 82-94.
Morales
Perdomo, A., Ribera Carné, D., & Rodríguez Mestres, M. (2015). Motorización independiente
de una silla de ruedas (Bachelor's thesis, Universitat Politècnica de Catalunya). https://n9.cl/zib6ae
Mott, R. L. (2006). Diseño de
Elementos de Maquinas. Recuperado de https://n9.cl/l3bb
Nisbett, R. G., & Budynas, R. (2008). Diseño en
ingeniería mecánica de Shigley. México.
Editorial McGraw-Hill Interamericana.
Rodríguez, M., y Mendivelso, F.
(2018). Diseño de investigación de corte transversal. Revista Médica
Sanitas, 21(3), 141-146.
Rodríguez, M. C. M., y Cabrera, I. P.
(2007). Tipos de estudio en el enfoque de investigación cuantitativa. Enfermería
Universitaria, 4(1), 35-38.
Rositas Martínez, J. (2014). Los
tamaños de las muestras en encuestas de las ciencias sociales y su repercusión
en la generación del conocimiento (Sample sizes for social science surveys and impact on knowledge
generation). Innovaciones de negocios, 11(22),
235-268.
Querejeta González, M. (2012).
Discapacidad y Dependencia. Unificación de criterios de valoración y
clasificación. http://riberdis.cedd.net/handle/11181/3397
Sánchez Quezada, J. F., & Sánchez
Quezada, J. I. (2020). Diseño de un prototipo de handbike
con asistencia eléctrica acoplable a una silla de ruedas. https://dspace.ups.edu.ec/handle/123456789/18874
Vizuete Andrade, R. D.
(2016). Diseño de una silla de ruedas eléctrica articulada con
Posicionamiento Vertical–horizontal para beneficio de las Personas con Discapacidad Física. (Bachelor's thesis, Quevedo UTEQ). https://repositorio.uteq.edu.ec/handle/43000/1625
Vidal, F. J., Más, J. J., &
González, M. Á. (2014). Sistemas eléctricos y de seguridad y
confortabilidad. Editorial Editex.
Valencia Rodríguez, A. J. (2018).
Análisis del comportamiento de un motor eléctrico, adaptado a una motocicleta,
bajo características de torque, potencia y velocidad. https://repositorio.uisek.edu.ec/handle/123456789/2871
